冗余系统远程IO地址分配问题 FX3U-64MR-ES-A
时间: 2018/2/14 18:39:04
我们现在是用冗余A控制远程IO模块，我们远程IO的输入输出模块具体地址应该怎么确定呢？
我们现在是用冗余A控制远程IO模块，我们远程IO的输入输出模块具体地址应该怎么确定呢？
Re： 时间: 2018/2/14 19:18:00
远程IO的输入输出地址分配您可以参考H网络（远程IO网络模式）手册，手册编号是080290，可在官网下载。简单说下是通过主站设置H网络范围分配以及和远程IO站设置PLC参数-IO分配组合使用来分配远程输入输出模块地址的。您可以参考手册6.3节。
感谢您对三菱电机自动化产品
感谢您对三菱电机自动化产品
Re：Re： 时间: 2018/2/14 21:42:00
非常感谢！
Re：Re：Re： 时间: 2018/2/15 2:30:00
按照您所说手册设置参数，但是我们的输入输出模块并没有接通，请问怎样能查找到原因呢？我们用的CPU是Q12PRHCPU，用网络模块QJ71LP21-25、QJ72LP25-25组建melsecnet网络控制远程IO
Re：Re：Re：Re： 时间: 2018/2/15 4:54:00
你好，首先检查下网络模块有没有报错，如果网络模块没有报错的话检查下网络参数里面的网络范围分配里面设置的LX,LY以及刷新参数里面的设置，计算下实际IO地址。如果IO地址没有问题的话是可以通信的。
欢迎拨打400--免费技术热
欢迎拨打400--免费技术热
Re：Re：Re：Re：Re： 时间: 2018/2/15 9:42:00
我们网络模块运行都是正常的，可能是地址没有填对吧，我把具体配置说一下麻烦您给看一下哪里有问题好吗？
冗余CPU是Q12PRH,网络模块是QJ71LP21-25，待机系统也是一样的配置，远程IO 是两个电源后加QJ72LP25-25，两个QX40，一个QY10，AD、DA.
主站XY配置：子站（1号站）：M
冗余CPU是Q12PRH,网络模块是QJ71LP21-25，待机系统也是一样的配置，远程IO 是两个电源后加QJ72LP25-25，两个QX40，一个QY10，AD、DA.
主站XY配置：子站（1号站）：M
下一条:
上一条: 相关问题
相关产品
三菱
PLC
FX3U-48MR/DS
大的输入/输出点数：48点。
电源电压：24VDC。
输入点数：24点。
输出点数：24点
三菱
PLC

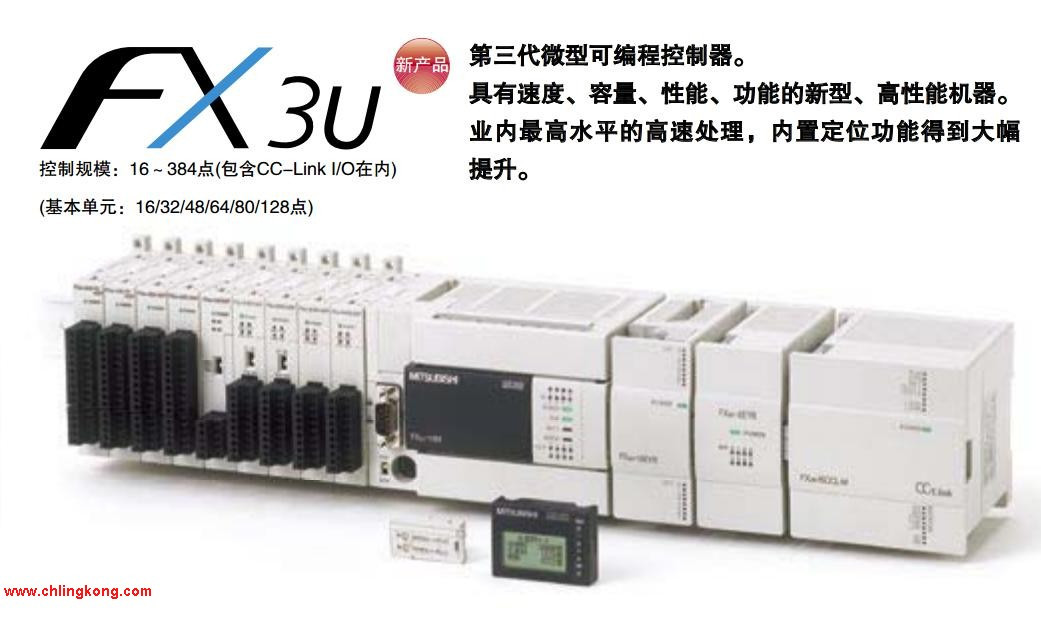

FX3U-32MR/ES-A
大的输入/输出点数：32点。
电源电压：100–240VAC。
输入点数：16点。
输出点
三菱
PLC
FX3U-32MR/DS
大的输入/输出点数：32点。
电源电压：24VDC。
输入点数：16点。
输出点数：16点
三菱
高速输出用适配器

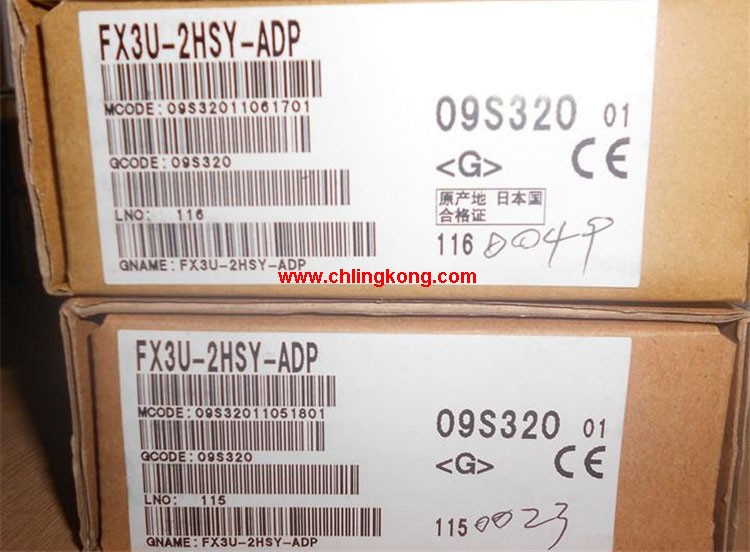

FX3U-2HSY-ADP
