控制输出接口：EtherCAT通信执行的控制指令。
定位功能：存储操作、梯形图编程的直接操作。
轴数：16轴。
已分配的单元数编号：1。
电流消耗(A)5V：0.46欧姆龙CJ2M-MD211。

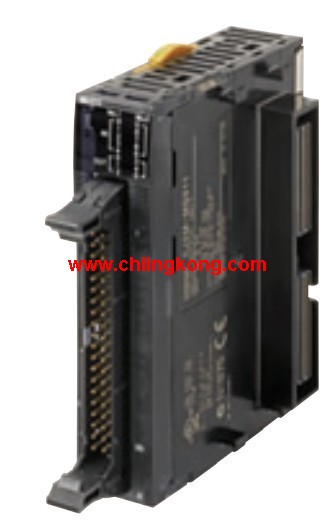

配备EtherCAT接口的CJ系列位置控制单元。
EtherCAT非凡的控制性能和简单的操作提高了生产效率CJ2M-MD211
传送速度100Mbps的EtherCAT通信实现快速且地位置控制。
本位置控制单元提供了大量位置控制功能。
EtherCAT是Beckhoff Automation GmbH的注册商标。
快速定位操作：使用PLC启动指令花费0.15～0.4ms（以上）来启动伺服操作欧姆龙CJ2M-MD211。
支持带有对编码器的伺服电机。
线性插补期间轴之间的偏移。
广泛的定位操作。
随附存储操作功能。
带有脉冲串类型位置控制单元的公用控制接口(CJ1W-NC@@4)。
EtherCAT的快速通信 （短250?s的通信周期）。
除了伺服控制外，可以连接变频器、视觉传感器以及支持EtherCAT的其它I/O设备欧姆龙CJ2M-MD211。
支持伺服电机速度控制和扭矩限制输出。轴数：2轴。
控制输出I/F：脉冲串集电极开路输出型。
1、2或4轴的高速度、定位
多样的功能和优越的性能铸造紧凑型的设备
此款相当节约空间的位置控制单元(PCU)具有紧凑的
尺寸31×90mm（宽×高），可支持多4轴电机控制欧姆龙脉冲I/O模块。
两种类型可供选择：集电极开路输出和线性驱动器。
因为集电极开路输出和线性驱动器均针对1、2和4轴型号，
所以可以手头的应用选择合适的型号。
定位在从可编程控制器接收指令后2ms（大速度）内开始。（有关条件，请参见操作手册欧姆龙脉冲I/O模块。）
使用INTELLIGENTI/OWRITE(IOWR)和INTELLIGENTI/OREAD(IORD)指令可以进行高速数据传送。
可以在1pps单元中实现从低速到高速（高500kpps）的精细控制欧姆龙脉冲I/O模块。
通过事先将操作模式写入PCU存储，可以从存储完成定位。
使用完成代码可以设置三个位置模式?中断、自动和继续?以响应范围广泛的一系列操作。
每个轴可以定位多达100个模式（顺序数据）。
可以通过针对位置数据、速度数据以及加速度数据的PLC梯形图直接指令完成定位（直接操作）。
这样可以简化以下情形的控制：目标位置和速度在操作开始前无法确定时，
或目标位置和速度由于其它情形发生变化时。
操作期间也可以以变更目标位置和速度CJ2M-MD211。
中断进给将轴移动距离，然后根据中断输入停止移动动欧姆龙CJ2M-MD211。
中断输入信号的高速（0.1ms以下）处理确保了的中断定位。
这样可以大程度提高进给器的精度。
多样的功能（例如，示教、驰、齿隙补偿、区域、强制中断以及加速/减速曲线）实现了简单易用的定位。
