CompoBus/S主單元支持高速通信模式和長距離通信模式。
每塊主單元I/O點數：大128(可設置64或32點)。
主單元帶從單元數：16或32。
通信循環周期：大0.5ms(波特率:750kbps)歐姆龍CQM1-B7A21。
通信距離：大500m(波特率:93.75Kbps)。
支持與模擬量終端的連接CQM1-B7A21I/O容量：512。
程序容量：7.2K。
DM容量：6K。
EM容量：無。
RS-232C端口：可。
內裝板：支持。
Controller-Link單元：支持。
CPU單元內置輸入：DC:16。
外設端口：可歐姆龍CQM1-B7A21。
它還具有通過各高種內裝板進行升級的能力，
大程序容量和存儲器單元，
以及Windows環境下的軟件開發能力。
CQM1H也能用于包裝系統，并支持HACCP過程處理標準。
CQM1H為靈活配置的系統提高附加值的機械控制功能。
緊湊型設計包含許多可用于分散控制的功能。
機械控制不斷需要更先進的功能和更快的處理速度歐姆龍CQM1-B7A21。

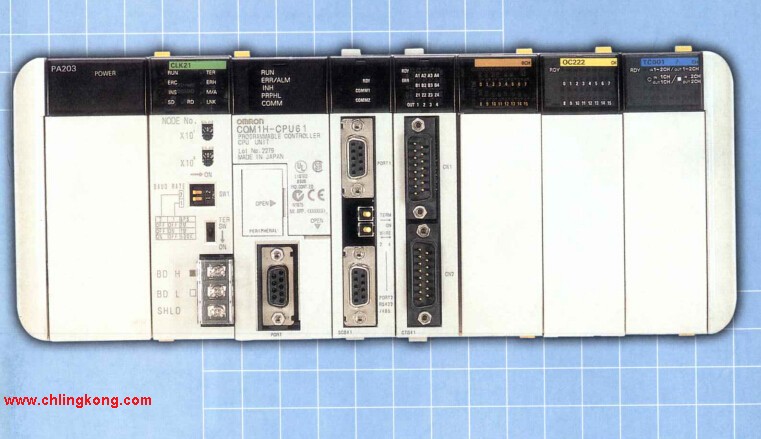

CQM1H是一種功能完善的緊湊型PLC，
能為業界的的輸送分散控制等提供高附加值機器控制。連接一塊/二塊模擬量單元。
模擬量輸出/輸入單元所需的供電單元。
有兩種電源單元。
連接一塊模擬量單元的供電單元和連接兩塊模塊擬量單元的供電單元?dú)W姆龍B7A接口模塊。輸入點數：32點。
操作電壓(ON電壓)：小DC15.4V。
操作電壓(OFF電壓)：大DC5.0V。
響應時間(ON延遲)：大8ms。
響應時間(OFF延遲)：大8ms。
輸入電壓：DC24 +10%/15%。
輸入電流：6mA(DC24V)。
輸入阻抗：3.9KΩ。
外部連接：連接器。
輸入/公共端：32歐姆龍B7A接口模塊。電流消耗(DC5V)：大170mA。
包括高速計數器板和串行通信板在內，
擁有各種先進的內裝板。
在CPU單元中安裝所要求的內裝板就可以滿足各種機器的應用要求。
串行通信板能與任何帶有串行通信端口的裝置進行通信，
比如溫度控制器或條碼讀取器歐姆龍B7A接口模塊。
叫根據機器的規格，尺寸或控制對像，配置優的控制系統。電壓：AC100-240V 50/60HZ（寬范圍）。
操作電壓范圍圍：AC85-265VCQM1-B7A21。
輸出容量：DC5V:6A DC24V:0.5A。歐姆龍CQM1-B7A21。
電源設置：DC24V:0.5A。
在選擇電源單元時，詳細情況參考CQM1H操作手冊。
交流電源需要100-240V交流電源輸入，
兩種型號有24V直流電壓輸出。
CQM1H的左端蓋是電源單元的一部分。
