輸入點數：16點。
輸入電壓：AC100～120V。
輸入電流：7mA（100V 50Hz）。
外部連接：可卸端子塊。

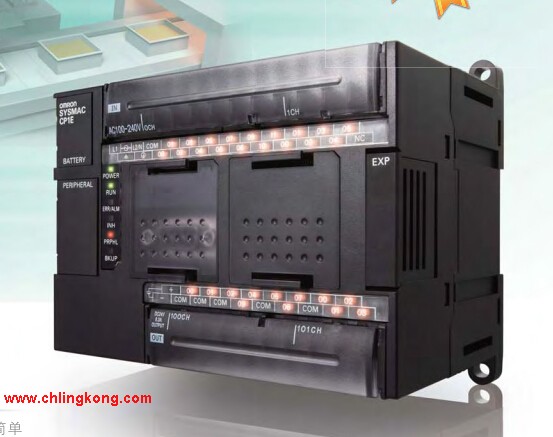

用于高速輸入和不同應用的各種基本輸入單元CP1E-N20DR-D。
將來自外部設備的ON/OFF信號接收到PLC系統中以更新CPU單元中的I/O存儲器。
現已提供新的高速輸入型號CJ1W-ID212和CJ1W-ID233CP1E-N20DR-D
這些單元可以幫助提高系統總處理能力CP1E-N20DR-D。
提供了高速輸入型號以滿足各種應用。
ON響應時間： 15μs， OFF響應時間： 90μs。
使用DC24V、 AC100V和AC200V型號可連接具有不同輸出類型的設備。
可以將DC24V型號連接到具有NPN或PNP輸出的設備CP1E-N20DR-D。無需選擇極性。
可以將單元中的數字過濾器設定為0～32ms以減少外部干擾的影響。
可以使用Fujitsu或MIL連接器接口。
提供了幾種端子塊轉換單元型號，從而可以方便地連接到外部設備。電源電壓：DC24V。
DC5V輸出容量：5.3A。
DC26V輸出容量：1.3A。
總數：40W。
運行中輸出功能：否。
在每個底板 （裝置）中可安裝2個電源單位，以組成雙電源 PLC 。
組成雙電源時，必須使用同一型號的CS1D電源單元(CS1D-P)。
選擇電源單元時，請確認一個單元可滿足裝置的整體電流消耗。單元類型：10個I/O點6點輸入、4點輸出，連接器。
輸入：6點：DC24V。
輸出：4點：晶體管（沉流）。
時鐘：有。
具有分布式塊所需復雜功能性的從站
可編程從站將如傳感器和執行機構等設備整合到一個功能單元，
這個單元被當作一個DeviceNet從站 PLC 。
可編程從站極大方便了設備分配和功能組織。
它們有助于將單元之間的編程標準化，從而減少主站所需的編程量。
可為每個功能單元執行I/O和運行檢查，
而不是如同常規的分布式I/O系統需要等待系統的最終裝配 PLC 。
可編程從站可從CX-Programmer在高達3個網絡級開外編程。
（包括DeviceNet網絡本身。僅版本2.1或更高的CX-Programmer以及版本1.04或更高的可編程從站可行。）
DeviceNet從站功能。
Multiword I/O鏈接和顯式信息用于從主站控制從站。
通信的日志數據可在必要時隨時使用顯式信息通過一次操作發送。
CompoBus/S主站功能。
端子塊擴展、到遠程設備的連接（例如信號燈或按鈕開關）以及到氣動閥以及其他非歐姆龍產品的連接所需配線更少。
請使用VCTF電纜或特殊扁平電纜連接，它們便于分支。
RS-232C通信。
由于連接到條形碼讀取機、可編程終端和其他設備，
可編程從站可本地處理數據，從而減少了主站的負載。
擴展單元（最多3個）
每個分布式塊只需要一個單元，
這減少了多點通信用接口的數量，進而降低了成本。種類：CJ1G回路CPU單元。
I/O點數：1280點。
最大構成單元臺數：40臺。
最大擴展機架數：最多擴展3機架。
程序容量：60K步。
數據存儲容量：128K字字歐姆龍CP1E-N20DR-D。
LD命令處理速度：0.04μs。
功能塊數：300塊。。
歐姆龍PLC是一種功能完善的緊緊湊型PLC，
能為業界領先的輸送分散控制等提供高附加值機器控制；

它還具有通過各種高級內裝板進行升級的能力，
大程序容量和存儲器單元，以Windoows環境下高效的軟件開發能力歐姆龍CP1E-N20DR-Dcj1w-pa205。
歐姆龍PLC也能用于包裝系統，
并支持 HACCP（寄生脈沖分析關鍵控制點）過程處理標準。
CP1E-N20DR-D操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=CP1E-N20DR-D&select=5
