Ethernet網絡模塊10BASE-T/10BASE5
設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡，
為整個網絡系統最低層的網絡以太網接口模塊。
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，

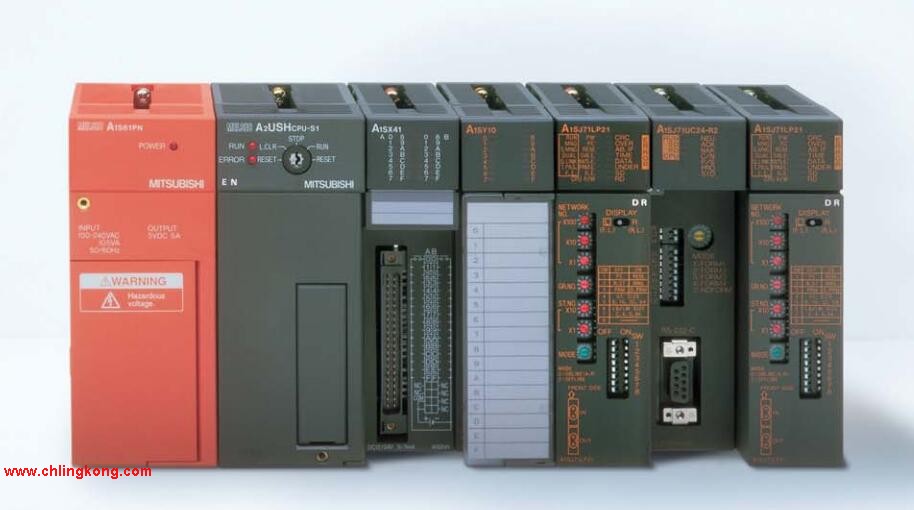

使維修保養的工作效率也大有提高A1SJ71E71-B5-S3
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便以太網接口模塊以太網接口模塊。電纜長度：6米
擴展電纜于連接CPU主基板和擴展基板，
按型號可提供不同的電纜長度，
如果需要連接AnN型擴展基板則需要，
選用A1SC05NB（A1SC07NB）電纜。5插槽。
可以電源單位安裝的QnA/用于A系列單位安裝。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓原裝A1SJ71E71-B5-S3。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點原裝A1SJ71E71-B5-S3。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。RS-232 1通道。
RS-422/485 1通道。
傳送速度：0.3-19.2kbps原裝A1SJ71E71-B5-S3。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
具有記憶功能的半導體電路。
分為系統程序存儲器和用戶存儲器。
系統程序存儲器用以存放系統程序，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。GI光纖電纜。
雙重環路，用于Q模式。
遠程I/O網絡（遠程控制站）。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、、電源等的選擇三菱 功率模塊。
三菱plc分配I/O點并設計三菱PLC外圍圍硬件線路
畫出PPLC的I/O點與輸入/輸出設備的連接圖或對應關系表，
該部分也可在第2步中進行三菱。

設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLLC的控制電路等三菱 功率模塊。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。
A1SJ71E71-B5-S3操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A1SJ71E71-B5-S3&select=5
