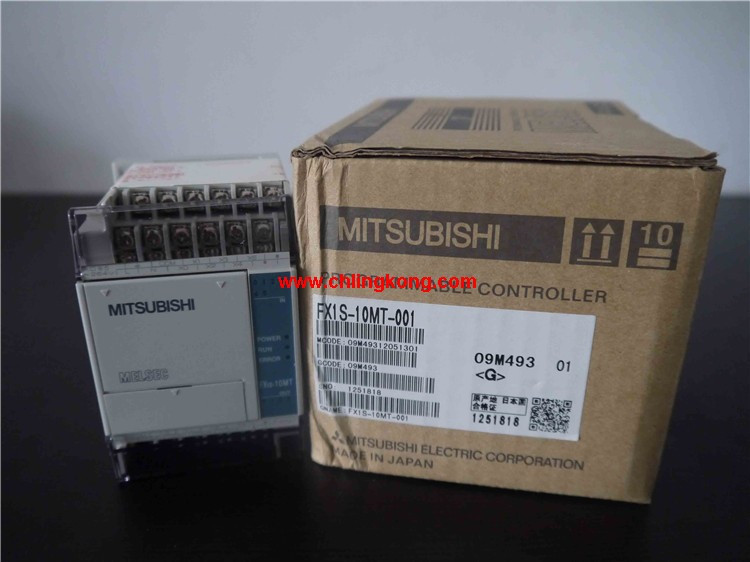

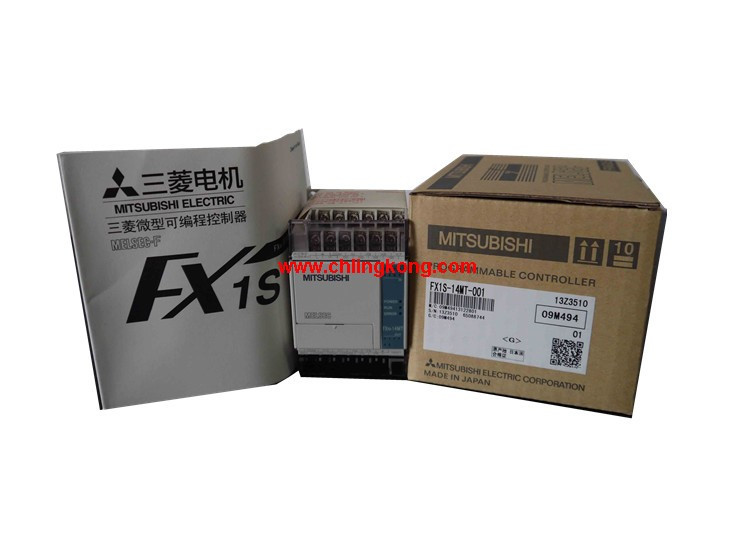

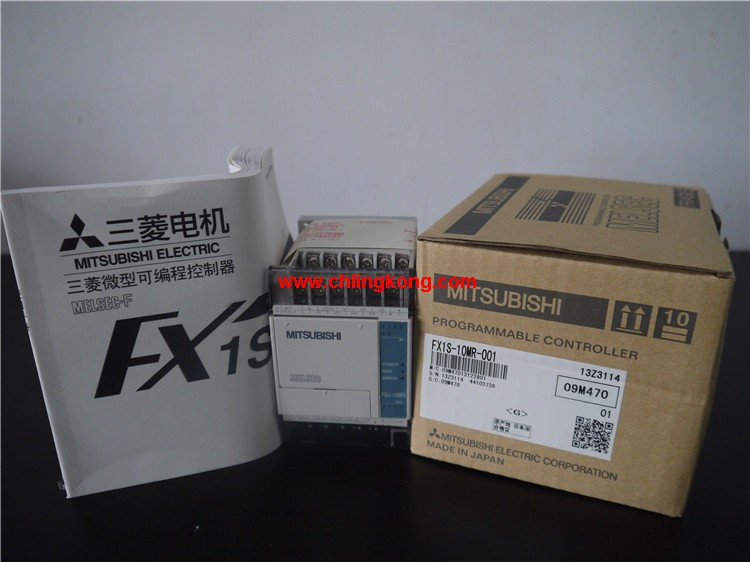

列表三菱FX系列PLC
三菱FX系列PLC是三菱PLC（可編程控制器）小型系列PLC。目前主要分FX3G、FX3U、FX2N、FX1N、FX1S等系列。FX系列PLC特點是一體機、高處理，可達365點開關量控制等。
三菱FX系列PLC的主要特點
▲小型·集成型
▲更高的性?xún)r(jià)比
▲高速化、高精度的控制（基本指令0.08μs/步）
▲高性能的內置功能（高速計數器、高速輸入/輸出等）
▲擴大控制點數，最大支持256點I/O
▲特殊單元的高性能化和高互換性
▲擴展通信端口, 輕松地使用模擬量功能
▲擴充存儲器容量
▲標準機種適合國際規格
三菱FX系列PLC數據簡介
在PLC內部結構和用戶應用程序中使用著大量的數據。這些數據從結構或數制上具有以下幾種形式。
（1）十進制數
十進制數在PLC中又稱字?jǐn)?shù)據。它主要存在于定時器和計數器的設定的值K；輔助繼電器、定時器、計數器、狀態繼電器等的編號；定時器和計數器當前值等方面。
（2）二進制數
十進制數、八進制數、十六進制數、BCD碼在PLC內部均是以二進制數的形態存在。但使用外圍設備進行系統運行監控顯示時，會還原成原來的數制。一位二進制數在PLC中又稱位數據。它主要存在于各類繼電器、定時器、計數器的觸點及線圈。
（3）八進制數
FX系列PLC的輸入繼電器、輸出繼電器的地址編號采用八進制。
（4）十六進制數
十六進制數用于指定應用指令中的操作數或指定動作。
（5）BCD碼
BCD碼是以4位二進制數表示與其對應的一位十進制數的方法。PLC中的十進制數常以BCD碼的形態出現，它還常用于BCD輸出形式的數字式開關或七段碼的顯示器控制等方面。
（6）常數K、H
常數是PLC內部定時器、計數器、應用指令不可分割的一部分。常數K用來表示十進制數，16位常數的范圍為-32768～+32767，32位常數的范圍為-2147483648～+2147483647。
常數H用來表示十六進制數，十六進制包括0～9和A～F這16個數字，16位常數的范圍為0～FFFF，32位常數的范圍為0～FFFFFFFF。
