列表三菱触摸屏
三菱触摸屏又称为“三菱人机界面（HMI）”，是由三菱电机株式会社研发、生产、销售的知名触摸屏品牌之一。三菱触摸屏来到中国有20多年的历史，现在市场上主要使用的有： GOT2000系列、GOT1000系列、GOT-A900系列。触摸屏是一种可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械式的按钮面板，并借由液晶显示画面制造出生动的影音效果。目前，已广泛应用于机械、纺织、电气、包装、化工等行业。
工作原理
三菱触摸屏利用压力感应进行控制。

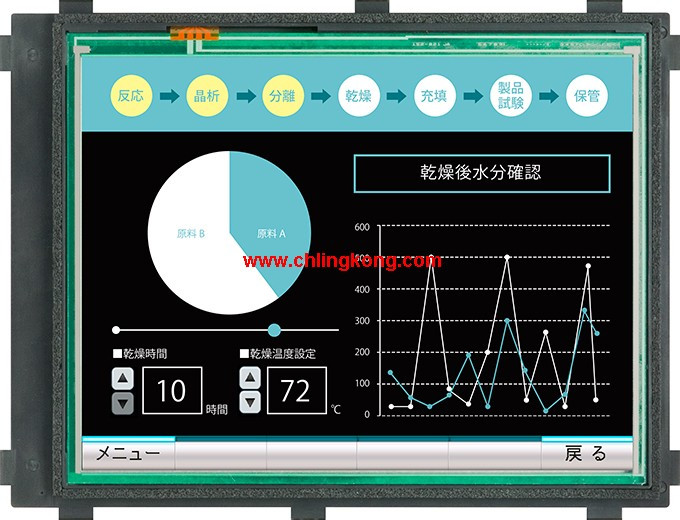

三菱触摸屏（图1）
三菱触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属（透明的导电电阻）导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X和Y两个方向上产生信号，然后送触摸屏控制器。控制器侦测到这一接触并计算出（X，Y）的位置，再根据模拟鼠标的方式运作。
使用注意事项
1、三菱触摸屏膜面为触摸面，即产品正面；玻璃面为非触摸面，即产品背面。
2、三菱触摸屏部分为玻璃制品，玻璃边角较锋利，装配时请带手套/指套作业。
3、三菱触摸屏部分为玻璃易碎品，装配时不要对触摸屏施加大力冲击。
4、避免直接取引线拿起触摸屏，避免对引出线部位有拉扯动作。
5、引出线加强板部位不能进行弯折动作。
6、引出线任何部位不允许有对折现象。
7、引出线在装配时，须水平插入，不可在加强板根部对折插入。
8、取放产品时需单片操作，轻拿轻放，避免产品互相碰撞而划伤产品表面。
9、清洁产品表面时，请用柔软性布料（鹿皮）蘸石油醚擦拭。
10、不可使用带腐蚀性的有机溶剂擦拭触摸屏膜表面。如工业酒精等。
11、勿堆叠放置触摸屏，使用tray 盘。
12、在装配设计和边框设计时，请注意以下事项：
1）固定三菱触摸屏的边框的支柱须在触摸屏的可视区以外；
2）框边须在三菱触摸屏的操作区以外，框边在可视区到操作区间不能有压力动作；
3）建议固定三菱触摸屏的材料为塑胶材料，接触触摸屏正面部分垫有软性材料；
4）不要用带腐蚀性的胶粘贴在触摸屏的表面。
常见故障及处理
故障一：三菱触摸屏触摸偏差
现象：手指所触摸的位置与鼠标箭头没有重合。
分析：安装完驱动程序后，在进行校正位置时，没有垂直触摸靶心正中位置。处理方法：重新校正位置。
故障二：三菱触摸屏触摸偏差
现象：部分区域触摸准确，部分区域触摸有偏差。
分析：表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢，影响了声波信号的传递所造成的。
处理方法：清洁触摸屏，特别注意要将触摸屏四边的声波反射条纹清洁干净，清洁时应将触摸屏控制卡的电源断开。
故障三：三菱触摸屏触摸无反应
现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。
分析：造成此现象产生的原因很多，下面逐个说明：
（1）表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重，导致触摸屏无法工作；
（2）三菱触摸屏发生故障；
（3）三菱触摸屏控制卡发生故障；
（4）三菱触摸屏信号线发生故障；
（5）计算机主机的串口发生故障；
（6）计算机的操作系统发生故障；
（7）三菱触摸屏驱动程序安装错误。
