16通道。
输入：DC-10～10V，DC-20～20mA。
输出（分辨率）：0～4000，0～8000，0～12000。
38点端子台。

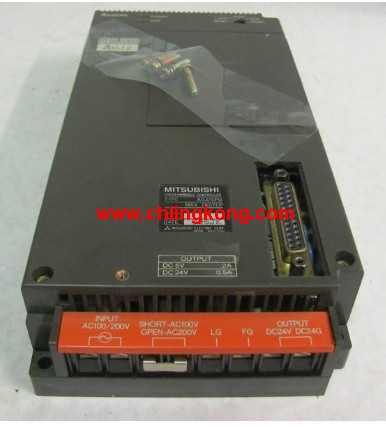

模拟量I/P多路复用单元三菱A0J2CPUP23。
详细分析被控对象的工艺过程及工作特点，
了解被控对象机、电、液之间的配合，
提出被控对象对三菱PLC控制系统的控制要求，
确定控制方案，拟定设计任务书A0J2CPUP23
如何确定三菱plc的输入/输出设备。
根据系统的控制要求，
确定系统所需的全部输入设备和输出设备，
从而确定与三菱PLC有关的输入/输出设备，
以确定PLC的I/O点数。Ethernet网络模块10BASE5/10BASE2
控制层/MELSECNET/10（H）是整个网络系统的中间层，
在是PLC、CNC等控制设备之间方便且高速地进行处理数据互传的控制网络三菱A0J2CPUP23。
作为MELSEC控制网络的MELSECNET/10，
以它良好的实时性、简单的网络设定、无程序的网络数据共享概念，
以及冗余回路等特点获得了很高的市场评价，
被采用的设备台数在日本达到高，
在上也是屈指可数的三菱A0J2CPUP23。
而MELSECNET/H不仅继承了MELSECNET/10的特点，
还使网络的实时性更好，数据容量更大，
进一步适应市场的需要。RS-232：1个，RS-422/485：1个三菱CPU单元。
传输速度：0.3～19.2kpbs。
计算机连接功能。
到此为止系统的硬件电气线路已经确定。
打印机/周连设备连接用，BASIC语言功能对应。
如何选择三菱PLC。
三菱PLC选择包括对三菱PLC的机型、容量、I/O模块、电源等的选择。
三菱plc分配I/O点并设计三菱PLC外围硬件线路
画出PLC的I/O点与输入/输出设备的连接图或对应关系表，
该部分也可在第2步中进行三菱CPU单元。
设计PLC外围硬件线路。
画出系统其它部分的电气线路图，
包括主电路和未进入PLC的控制电路等。
由PLC的I/O连接图和PLC外围电气线路图组成系统的电气原理图三菱CPU单元。MELSECNET/10,MELSECNET/H同轴，输入电压：AC100-240V。输入点数：16点。
输入电压及电流：DC12/24V　3/7mA。
输入应答时间：10ms。
16点/1个公共端。
正极共用。
输出点数：16点。
输出电压：DC24V/AC240V，2A/1点，4A/个公共端。
输出应答时间：12ms。
输出类型：继电器输出。
8点/1个公共端。
50点端子台。
控制电磁阀所需的I/O点数由电磁阀的动作原理可知，
一个单线圈电磁阀用PLC控制时需2个输入及1个输出，
一个双线圈电磁阀需3个输入及2个输出，
一个按钮需一个输入;一个光敏开关需4个或2个输入，
一个信号灯需1个输出，波段开关，
有几个波段就需几个输入，
一般情况、各种位置开关都需占用2个输入点。
三菱PLC是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器，用于其内部存储程序，
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
控制直流电动机所需的I/O点数晶闸管直流电动机调速系统是直流凋速的主要形式，
它采用晶闸管整流装置对直流电动机供电。
用PLC控制的直流传动系统中，PLC的输入除考虑主令信号外，
还需考虑合闸信信号、传动装置综合故障信号、抱闸信号和风机故障信号等A0J2CPUP23。
PLC的输出主要考虑虑速度指令信号正向1~3级、反向1~3级、允许合闸信号和抱闸打开信号等三菱A0J2CPUP23。
一般情况下，一个用PLC控制的可逆直流传动系统大约需12个输入点和8个输出点，
一个不可逆的直流传动系统需9个输入点和6个输出点。
