三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，

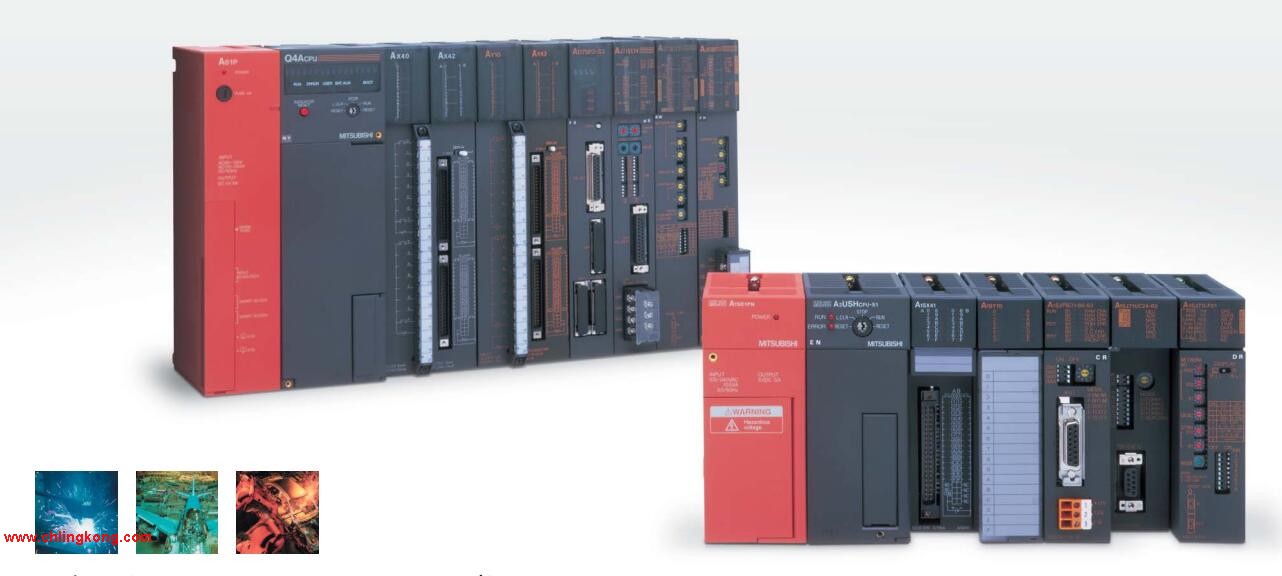

模擬調試有硬件模擬法和軟件模擬法兩種形式三菱A1FXCPU。NSD制伺服專用多軸定位控制器。
程序容量：大60K步。
輸入輸出點數：1920點。
控制交流電動機所需的I/O點數用PLC控制交流電動機時，
是以主令信號和反饋信號作為PLC的輸入信號，
以PLC的輸出信號驅動接觸器來完成對交流電動機的控制A1FXCPU
例如，用PLC控制一臺Y-△起動的交流電動機，
一般需占用PLC的4個輸入點及3個輸出點，
用PLC控制一臺單向運行的籠型電動機，
需占用4個輸入點及1個輸出點;控制一臺可逆運行的籠型電動機，
需5個輸入點及2個輸出點，控制一臺單向運行的變極調速電動機，
需5個輸入點及2個輸出點，控制一臺單向運行的繞線轉子交流電動機，
需3個輸入點及4個輸出點，控制一臺可逆運行的繞線轉子交流電動機，
需4個輸入點及5個輸出點三菱A1FXCPU三菱A1FXCPU。輸入輸出點數：480點。
程序容量：7k步。
基本命令處理速度：4.4～5.6us。
電源：輸入DAC100～120/200～240V/輸出DC5V 2A，DC24V 0.5A。
附帶同軸數據通信線路功能。
模塊式：是把PLC各基本組成做成獨立的模塊三菱CPU單元。
中型、大型PLC采用這種方式。便于維修。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓三菱CPU單元。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字三菱CPU單元。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。導軌安裝用適配器。I/O單元用。光纖電纜/雙絞線電纜。
單總線。
控制單元。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完完善系統的功能A1FXCPU。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始始化的操作，
為啟動作必要的準備，避免系統發生誤動作三菱A1FXCPU。
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示等等。
