A3VTS多重化系统用数据通信线路模块(同轴电缆)主站/本地站。
三菱PLC检测、故障诊断和显示等程序。
这些程序相对独立，一般在程序设计基本完成时再添加。

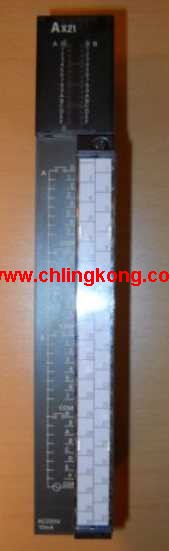

三菱PLC保护和连锁程序三菱AX21。
保护和连锁是程序中不可缺少的部分，必须认真加以考虑。
它可以避免由于操作而引起的控制逻辑混乱。8通道AX21
输入：DC0～20mA。
输出（分辨率）：0～4000/0～8000/0～12000。
变换速度：40ms/8。
38点端子台。
输入状态和输入信息从输入接口输进，
CPU将之存入工作数据存储器中或输入映象寄存器三菱AX21。
然后由CPU把数据和程序有机地结合在一起。
把结果存入输出映象寄存器或工作数据存储器中，
然后输出到输出接口、控制外部驱动器。
PLC的选型随着PLC技术的发展，PLC产品的种类越来越多，
功能日趋完善，其应用也越来越广泛。
不同系列不同型号的PLC其性能各有不同，适用场合也各有侧重，
价格上也有较大差异三菱AX21。因此PLC选型时，
在满足控制要求的前提下，
应考虑佳的性能价格比，合理选择PLC。
输入接口电路工作过程：当开关合上，二极管发光，
然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号三菱输入模块。
三菱PLC是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器，用于其内部存储程序，
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。输入电压范围：DC24V。
输出电压：DC5V三菱输入模块。　
输出电流：2.5A。
I/O点数是PLC的一项重要指标。
合理选择I/O点数既可使系统满足控制要求，
又可使系统总投资低。
PLC的输入输出点数和种类应根据被控对象所需控制的模拟量、开关量等输入/输出设备情况来确定，
一般一个输入/输出元件要占用一个输入/输出点三菱输入模块。
考虑到今后的调整和扩充，
一般应在估计的总点数上再加上20%~30%的备用量。
下面介绍集中控制系统I/O点数的估算。
PLC的继电器输出接口电路
工作过过程：当内部电路输出数字信号1，
有电流流过，继电器线圈有电流，然后常开触点闭合，
提供供负载导通的电流和电压三菱AX21AX21。
当内部电路输出数字信号0，则没有电流流过，
继电器线圈没有电流，然后常开触点断开，
断开负载的电流或电压。
也就是通过输出接口电路把内部的数字电路化成一种信号使负载动作或不动作。
